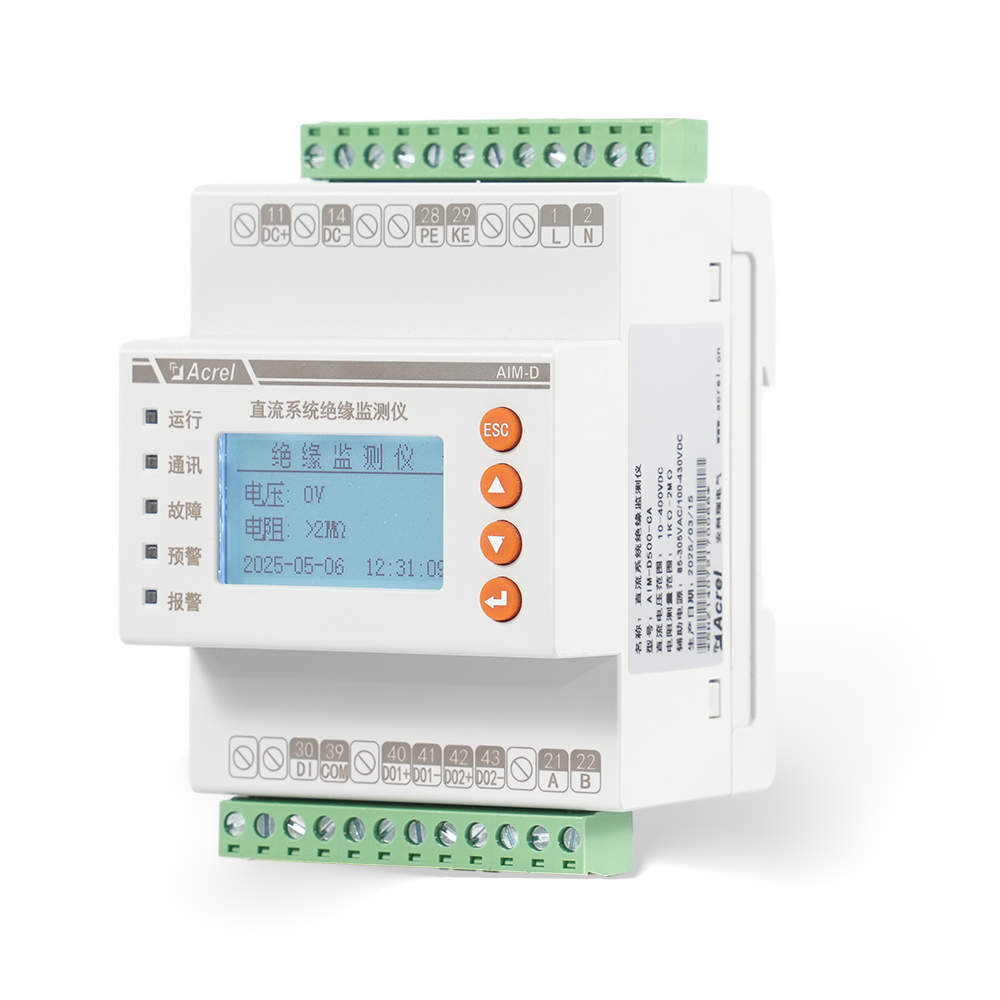

AIM-D500-CA直流系统绝缘监测仪主要用于直流充电桩中，实时监测充电桩内部直流系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。AIM-D500-CA可用于直流50V~1000V充电桩。产品采用标准DIN35mm导轨安装，结构标准模数设计，安装便捷。
项目
技术指标
辅助电源Us
AC 85~305V，50/60Hz；DC 100~400V
最大功耗
≤5W
适用电压范围
不带APCD300耦合仪的额定电压Un：DC 50~400V
带ACPD300耦合仪的额定电压Un：DC 50~1000V
电压监测
电压范围Un
DC 0~1000V
测量精度
2%
过压阈值
100~120% 可设
欠压阈值
80~100% 可设
绝缘监测
系统泄漏电容Ce
≤20μF
绝缘电阻范围RF
1kΩ~2MΩ
绝缘报警范围Ran
绝缘预警范围
Ran~2MΩ
±15% 或 ±5kΩ（Ce≤ 5μF）
响应时间
≤10s（Ce≤ 5μF）
内部参数
测量电压
±24V
测量电流
79.4μA（带ACPD300为39.4μA）
内部直流阻抗
600kΩ（带ACPD300为1200kΩ）
报警方式
液晶显示、LED指示灯、继电器输出
开关输入
内置5V电源
开关输出
2组干结点继电器，报警自定义绑定，常开或常闭可设
触点容量
AC 250V 3A；DC 30V 5A
故障记录
50条故障记录
通讯方式
RS485通讯，Modbus-RTU协议
安装方式
标准35mm导轨安装
防护等级
IP30
环境参数
温度
工作温度：-20~+60℃ 存储温度：-25~+75℃
相对湿度
<95%，不结露
海拔高度
≤2000m
